Küçük 0.12-0.18 PH 3.8-5.2 Düşük Sürtünme Dacromet Kaplama Sürtünme Katsayısı

JH-9510 üç paketten oluşur: A, B ve C;

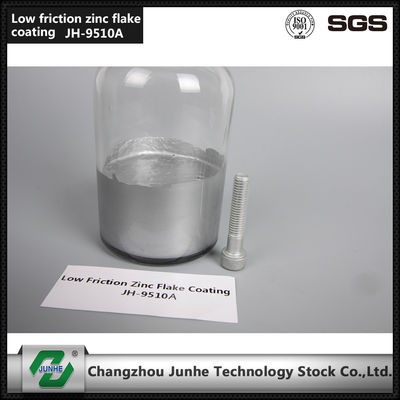

Paket A: Esas olarak kimyasal olarak süper ince pul Zn, süper ince pul Al ve organik katkı maddesi ile birleştirilen gümüş gri bulamaçtır.

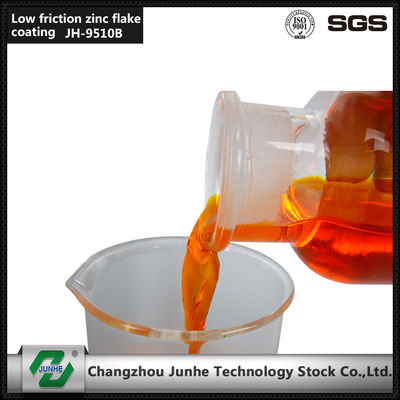

Paket B: Esas olarak korozyon koruma katkısı, özel regülatör su çözeltisi vb.

Paket C: Esas olarak selüloz beyaz veya sarımsı tozdan oluşan kaplamanın yapışkanlığıdır.

Performans özellikleri:

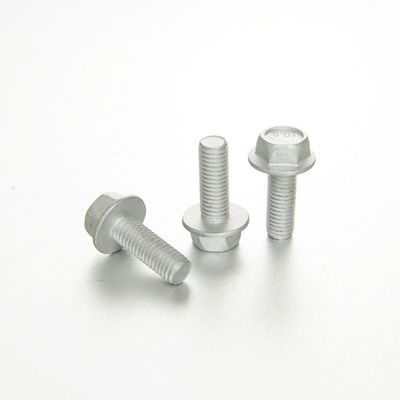

Film gümüş beyaz, iyi yüzey kalitesi, yüksek korozyon direnci ve daha sonra küçük 0.12-0.18 iyi sürtünme katsayısı

Kaplama Süreci:

1. Karışım Oranı

Paket A: Paket B: Paket C = 1: 1: X (farklı viskozite talebine göre)

2. Karışımdan önce, A & B ağırlıklı su banyosunda 25 ± 2 at, sonra A karıştırın, metal bulamacının frekans karıştırıcı ile eşit dağılmasını sağlamak için, A tamamen eşit bir şekilde dağıldıktan sonra, karıştırma hızını 60r / dk'ya düşürün ve B ekleyin .

3. Karıştırma A'ya yavaşça B ekleyin.

4. Karışımı B ilave edildikten yaklaşık 1 ~ 2 saat sonra karıştırın, sonra C'yi ekleyin. Topak varsa C toz haline getirilmelidir. (Namlu sıcaklığı 30 ℃'dan düşük olmamalıdır, aksi takdirde C yeterince çözülmez.) Sonra karıştırın 12 yavaşça ve sürekli saat.

5. Kaplama daldırma haznesine dökülmeden önce 100 gözenekli paslanmaz çelik elek ile filtrelenmelidir.

6. Sıcaklık kontrol cihazı, kaplamanın sıcaklığını 22 ± 2 at 'de tutmak için daldırma varil ile donatılmış olmalıdır. (Sıcaklık çok yüksekse, boya bozulmaya eğilimlidir ve viskozite etkilenecektir.) Kaplama karıştırılmalıdır. eşit olarak dağılmış tutmak için dairesel olarak.

7. Sürekli çalışıyorsanız 8 saatte bir spesifik yerçekimi, PH, Sıcaklık, Kaplama viskozitesini test edin.

Teknik veri:

Karışım Diyagramı:

Kaplama Süreci:

Dikkat:

Herhangi bir asit, alkali tuzu gibi diğer kimyasallar kaplamaya karıştırılamaz, çünkü bunlar kaplamayı yaşlandırmak için Zn & Al plakasını aktive edebilir.

Çalışırken güneş ışığının ve ultraviyole ışınının uzun süre ışınlanmasından kaçının, aksi takdirde kaplamanın yaşlanmasını veya polimerizasyonunu hızlandıracaktır.

It is very important to control the temperature of coating. Kaplamanın sıcaklığını kontrol etmek çok önemlidir. If the temperature of coating changes when operating, it will effect the viscosity, then effec the coating quatity on workpiece. Kaplamanın sıcaklığı çalışma sırasında değişirse, viskoziteyi etkileyecek, daha sonra iş parçası üzerinde kaplama quatitesini etkileyecektir. So the relations among temperature,viscosity and spinning process shoud be controlled well when coating. Bu nedenle, kaplama sırasında sıcaklık, viskozite ve eğirme işlemi arasındaki ilişkiler iyi kontrol edilmelidir.

The viscosity will be different if coating method is different. Kaplama yöntemi farklıysa viskozite farklı olacaktır. Choose low data if spray coating,and choose high data if dip spin coating. Sprey kaplama ise düşük veriyi ve daldırma spin kaplama ise yüksek veriyi seçin.
